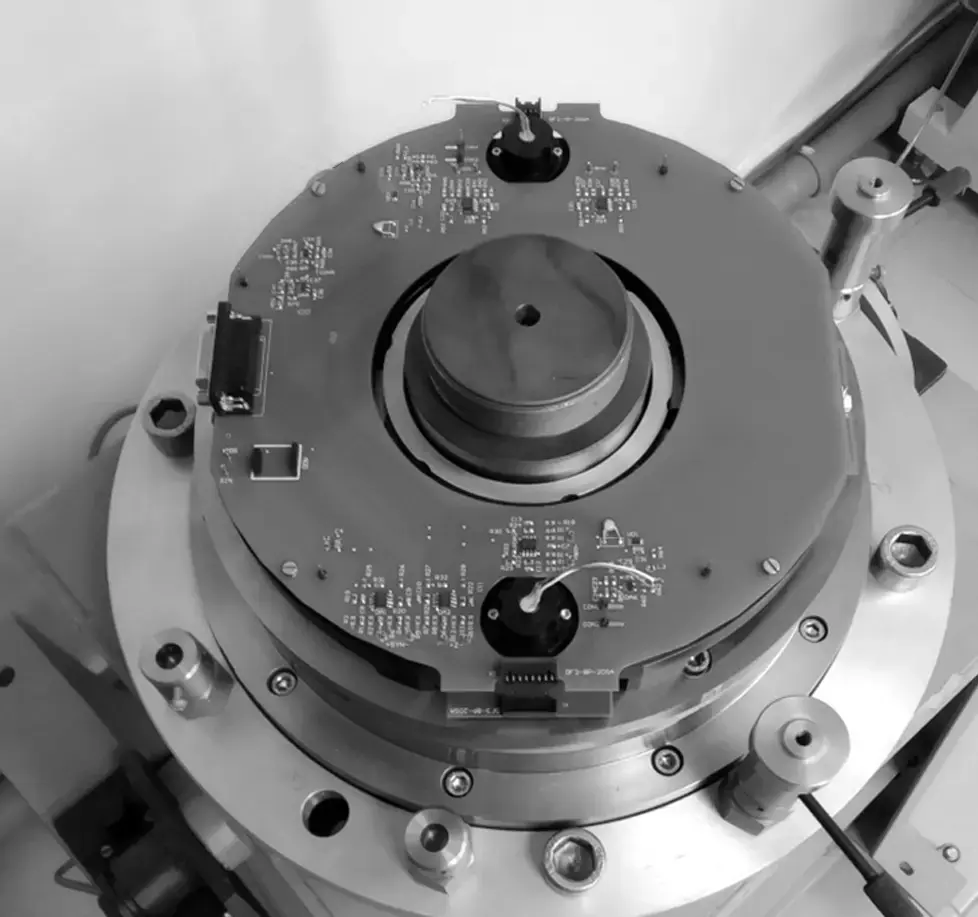

ИНКРЕМЕНТНЫЙ ОЭДУ
ФПУ-3180
Инкрементный оптоэлектронный датчик угла поворота для систем, где критичны разрешающая способность, точность позиционирования и стабильность сигнала.
Назначение
ФПУ-3180 предназначен для систем, в которых требуется точное измерение угловых перемещений без люфтов.
- Тип исполнения Датчик встраиваемого типа без собственного подшипникового узла.
- Принцип установки Монтаж непосредственно на ось контролируемого объекта позволяет исключить возникновение люфтов.
- Комплект поставки В комплект входит процессорный блок с функцией обмена данными по интерфейсу Ethernet.
Особенности модели ФПУ-3180
Ключевые конструктивные и функциональные особенности модели.
- Встраиваемое исполнение без собственного подшипникового узла.
- Монтаж на ось объекта без промежуточных механических связей, что снижает риск люфтов.
- Стеклянный измерительный растр содержит 36 000 штрихов и одну референтную метку.
- Поддерживает 2 или 4 считывающие головки.
- Параметры каждой считывающей головки настраиваются программно.
- Доступен раздельный съём данных с каждой считывающей головки.
- Процессорный блок поддерживает обмен данными по интерфейсу Ethernet.
Технические характеристики
Ключевые параметры для предварительного подбора и инженерной оценки.
| Диапазон измерений | от 0º до 360º |
|---|---|
| Количество штрихов на измерительном растре | 36 000 |
| Основная разрешающая способность | 36" |
| Разрешающая способность с интерполяцией | 0,035" |
| Количество считывающих головок | 2 или 4 |
| Результирующая погрешность | ±1,25" для 2 головок ±0,45" для 4 головок |
| Диапазон рабочих частот вращения | от 0 до 2 об/с |
Области применения
Используется в системах, где важны точное угловое измерение и стабильное позиционирование.
Приборостроение
Метрология
Станкостроение
Навигация
Астрономия
Другие высокоточные системы
Отечественная разработка. Методы измерения и принципы построения датчика защищены патентами Российской Федерации.
