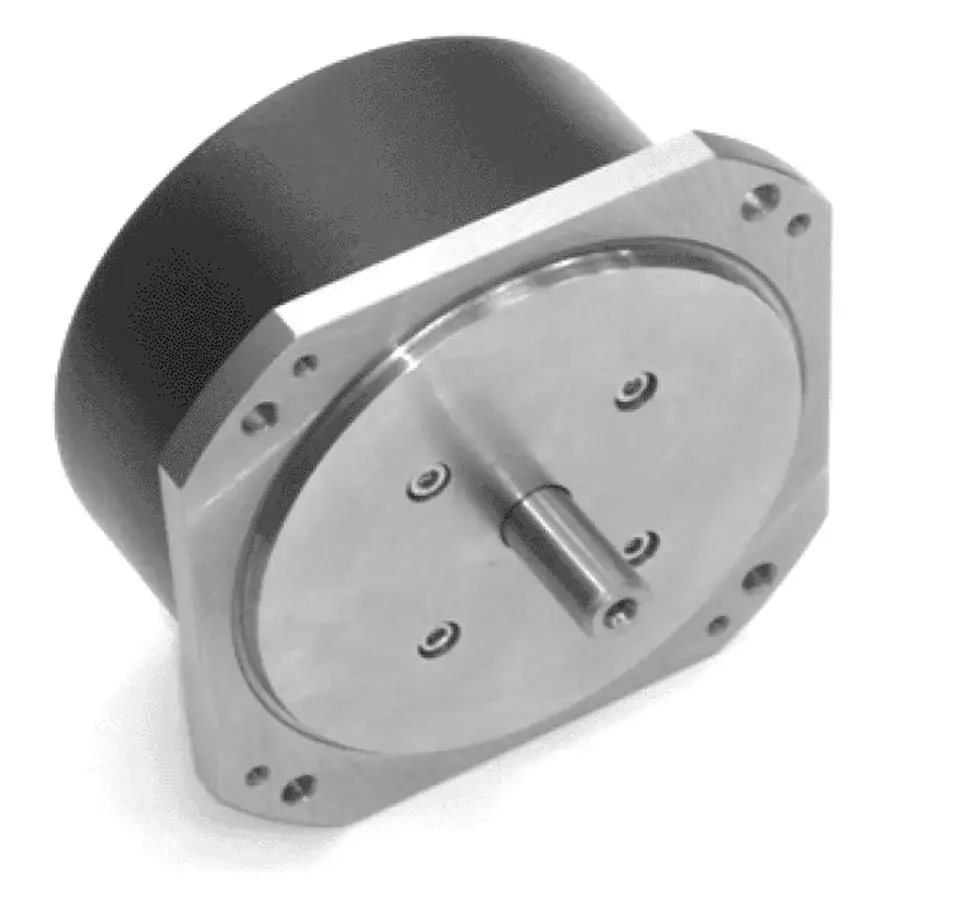

КПР-1090
Оптоэлектронный датчик угла поворота для станкостроения, робототехники, радиоастрономии, радиолокации и промышленных систем контроля.
Назначение
КПР-1090 разрабатывается как модульный ОЭДУ, измерительная часть которого независима от внешнего корпуса и может адаптироваться под требования заказчика.
- Концепция модульности Измерительная часть крепится независимо от корпуса, что упрощает изменение посадочного диаметра и точек крепления.
- Вариативность исполнения Доступны версии повышенной точности и резервируемое исполнение с двумя независимыми каналами.
- Назначение Подходит для интеграции в станкостроительные системы, робототехнические комплексы и научное оборудование.
Ключевые преимущества
На странице текущей модели отдельно выделены надежность и расширение рабочих температур.
Особенности модели КПР-1090
Ключевые конструктивные и эксплуатационные особенности модели.
- Модульная конструкция с независимой измерительной частью.
- Вариант КПР-1090/ПТ обеспечивает погрешность до уровня ±1,5".
- Вариант КПР-1090/Р предусматривает два пространственно разнесенных независимых канала.
- Режим метрологического самоконтроля позволяет учитывать текущий износ подшипников.
- Снижается необходимость в периодической калибровке без потери точности.
- По габаритам и электрическим параметрам модель является аналогом ряда ROD-200 и решает задачу импортозамещения.
Технические характеристики
Параметры модели КПР-1090 по данным текущей страницы изделия.
| Число штрихов на измерительном диске | 9000, 18000 |
|---|---|
| Погрешность | ±1,5" для КПР-1090/ПТ ±2,5" для КПР-1090/Р |
| Вид выходного сигнала | СН, ПИ TTL |
| Напряжение питания, В | +5,0 ±5% |
| Ток потребления, мА | ≤ 200 |
| Диаметр корпуса, мм | 90 |
| Диаметр вала, мм | 10 |
| Максимальный вес без кабеля, кг | 0,9 |
| Степень защиты | IP64 |
Области применения
Используется в точных измерительных, производственных и исследовательских системах.
По габаритно-установочным размерам и электрическим параметрам КПР-1090 сопоставим с модельным рядом ROD-200.
